Escorteur d'Escadre Forbin : Caractéristiques principales

Caractéristiques au 1er janvier 1962
Données générales :
Dimensions : 128, 60 (ht) x 12,71 (au fort à la flottaison) x 5 mètres
Déplacement : 3750 tonnes
La coque est pré-fabriquée entièrement soudée et composée de 84 éléments représentant une masse de 1 100 tonnes. Elle est divisée en 17 compartiments étanches répertoriés de A à Q (avant vers arrière).
Détection
1 radar de veille surface et navigation DRBV-31
1 radar d'altimétrie DRBI-10B
1 radar de veille combinée DRBV-22A
2 radars de conduite de tir DRBC-30, montées sur 2 télépointeurs, l'un à l'avant (spécialement dédié aux 127mm), l'autre à l'arrière (dédié aux 57mm, mais apte au tir CA des 127mm). Outre d'un radar de tir , chacun des télépointeurs est aussi équipé d'un télémètre optique.
Détection ASM : DUBV-1B et DUBA-1B (1 DUBV-24 à partir de1970)
1970 : Système d'exploitation navale des informations tactiques Senit 2.
Equipage
19 officiers + 328 officiers-mariniers, quartier-maîtres et matelots.
Energie - Propulsion
Propulsion : 4 chaudières, 35 bars 385°C.
3 turbines à vapeur Rateau HP,MP,BP par arbre + 1 HP arrière Parsons.
Hélices : 2 hélices à 4 pales fixes
Puissance : 63 000 CV (64 300 CV aux essais de recette)
Energie électrique : 2 turbo alternateurs à vapeur de 400 kW.
2 alternateurs diesel Renault (puis MGO) de 180 kW.
Vitesse max : 34 nœuds (déplacement normal), 32 noeuds (à pleine charge). Cependant, tous les EE dépassaient largement 36 nœuds aux essais PMP, voire 38 nœuds à feux poussés.
Autonomie
Distance franchissable : 5000 milles à 18 nds
Combustible embarqué : 800 tonnes de mazout
Armement
6 canons de 127mm antiaérien (II x 3)
6 canons de 57mm antiaérien (II x 3)
2 affuts de 20mm antiaérien (II x 2)
1 lance-roquettes sextuples Bofors (ASM)
6 tubes lance-torpilles 550mm (III x 4) pour torpilles anti-sous-marines (ASM)



Caractéristiques modifiées au 1er janvier 1980
Détection
1 radar de veille combinée DRBV22A
1 radar de veille surface et navigation DRBV 31
2 conduites de tir DRBC30
1 radar d'altimérie DRBI10B
Détection ASM : 1 sonar DUBA1B, 1 DUBV 24
Equipage
15 officiers + 87 OM + 173 QMM
Armement
4 canons de 127mm antiaérien (II x 3)
4 canons de 57mm antiaérien (II x 3)
2 affuts de 20mm antiaérien (I x 2)
1 lance-roquettes de 375mm Mle 1954
6 tubes lance-torpilles 550mm (III x 2) pour torpilles ASM

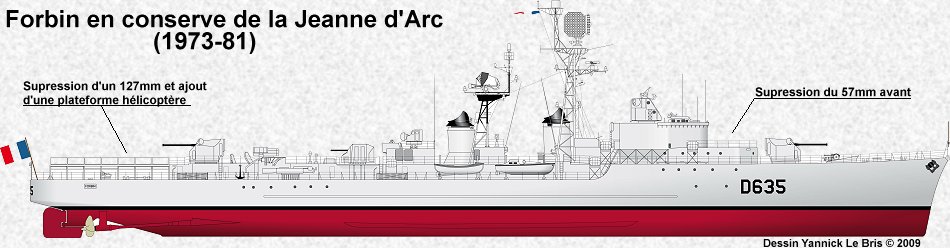

Travaux d'aménagement en 1973 : Suppression de la tourelle de 57avant, de la 127 arrrière, ajout d'une plateforme hélico, création de 2 postes.
Patrick Venot pour Net-Marine. Iconographie Yannick Le Bris © 2011. Copie et usage : cf. droits d'utilisation. Sources : Flottes de Combat.
