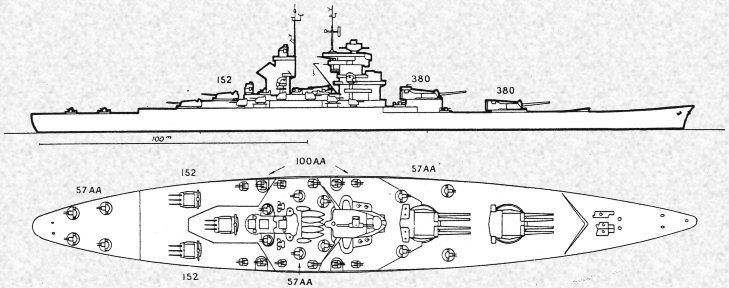

Déplacement
: 48950 tonnes
Dimensions (mètres) : 248 m x 35 m x 9.60 m
Vitesse : 30 noeuds
Propulsion : Turbines Parsons - 4 hélices.
Puissance : 150 000 CV
Combustible embarqué : 6000 tonnes
Distances franchissables : 7671 milles à 20 nds ; 3181 milles à 30 nds
Armement : 8/380mm en 2 tourelles quadruples placées à l'avant ; 9/152mm
AA en 3 tourelles triples placées à l'arrière ; 24/100mm AA en 12 tourelles
doubles ; 8/40mm AA en affùts simples ; 28/57mm AA en 14 tourelles doubles ;
20/20mm AA.
Protection de la coque : ceinture : 330 mm ; pont blindé supérieur :
150 mm ; pont blindé inférieur: 40 mm
Equipage : 911 h en 1950 (incomplet); 1280 h lors des opérations de Suez.
(Sources : Flottes
de Combat, Le cuirassé Jean
Bart, Robert Dumas, Editions Marines)
|

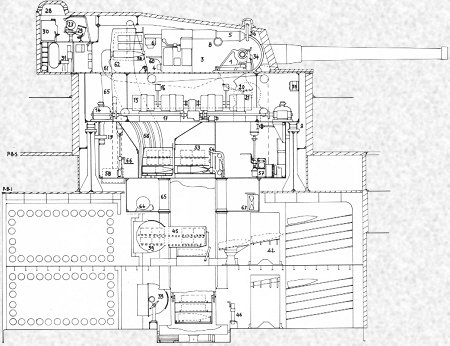

| Une tourelle quadruple de 380 mm du Jean Bart | ||
 |
1 - Support d'affûts 2 - Tourillons 3 - Berceaux 4 - Freins 5 - Récupérateurs 6 - Culasses 7 - Contrepoids de volet de culasse 8 - Volants de manoeuvre à bras de culasse 9 - Chemin de roulement à galets côniques. 10 - Agrafes 11 - Galets de centrage de pied de fût 12 - Circulaire de pointage en direction 13 - Pignons de pointage en direction 14 - Dériveurs de pointage en direction 15 - Moteur de pointage en direction 16 - Freins de moteur de pointage en direction 17 - Arbre de transmission de pointage en direction 18 - Manoeuvre à bras de pointage en direction 19 - Butée élastique de fin de course de pointage en direction 20 - Secteurs de pointage vertical 21 - Pignons de pointage vertical 22 - Dériveurs de pointage vertical 23 - Moteurs de pointage vertical 24 - Freins de moteur de pointage vertical 25 - Arbre de transmission de pointage vertical 26 - Manoeuvre à bras de pointage vertical 27 - Télémètre (appareils de visée) 28 - Capot de télémètre 29 - Manipulateur de pointage en direction 30 - Stabilisateurs du télémètre 31 - Conjugateur de secours. 32 - Poste de pointage vertical (hausse et dérive) 33 - Lunette de pointage vertical 34 - Poste de secours de pointage en direction 35 - Manipulateur de secours de pointage en direction 36 - Lunette périscopique de pointage en direction 37 - Joint tournant 38 - Trainard 39 - Tambours à gargousses (inférieurs et supérieurs) 40 - Parcs auxiliaires à projectiles 41 - Chariots-treuils à projectiles 42 - Transbordeurs dans les soutes 43 - Postes doubles pivotants 44 - Postes doubles fixes 45 - Postes d'attente des ravitailleurs 46 - Ravitailleurs tournants 47 - Postes d'attente des norias 48 - Noria courte 49 - Noria longue 50 - Volets pare-flammes 51 - Moteur des norias 52 - Convertisseurs des norias 53 - Postes de déversement des norias 54 - Rateaux 55 - Bennes monte-charges 56 - Rails de guidage des bennes monte-charge 57 - Treuils des bennes monte-charge 58 - Contrepoids 59 - Benne monte-charge en position de refoulement 60 - Planchettes de chargement 61 - Bras de refouloir 62 - Têtes de refouloir 63 - Moteurs et freins de refouloirs 64 - Convertisseurs des bennes monte-charges et des refouloirs 65 - Tubes de hissage de fortune 66 - Manivelle de hissage de fortune 67 - Permutateurs 68 - Bouteilles d'air |
|
 |
||
