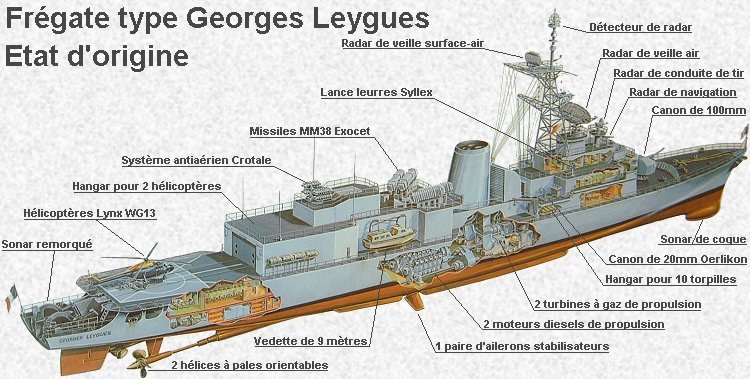

Frégate Georges Leygues : Caractéristiques principales
DONNEES GENERALES
Dimensions
Longueur ht : 139 m
Largeur max. ht : 14 m
Tirant d'eau max : 5.80 m
Tirant d'air : 39.36 m
Equipage
20 officiers, 120 officiers mariniers, 95 QMM
Déplacement
Déplacement lège : 3550 t
Déplacement pc : 4500 t
La coque est construite dans le système longitudinal avec deux ponts continus. La coque et les superstructures sont réalisées en acier soudé et étudiées pour présenter une bonne capacité de résistance au souffle d'une explosion nucléaire.
ENERGIE PROPULSION
Propulsion
Type de propulsion : CODOG (COmbined Diesel Or Gaz)
Motorisation diesel : 2 diesels Pielstick PA 6 V280 STD
Puissance diesel : 5200 ch (3824 kw).
Motorisation TAG : 2 turbines à gaz Rolls Royce Olympus TM3B
Puissance TAG : 26000 ch (19120 kw).
Hélices : 2 hélices à 4 pales orientables
Puissance totale : 52000 ch (38240 kw).
Autonomie
Distance franch. sur TAG : 1000 nq à 30 nds
Distance franch. sur Diesel : 10000 nq à 15 nds
Vitesses maximales
Propulsion diesel : 21 noeuds
Propulsion TAG : 30 noeuds
Usine électrique

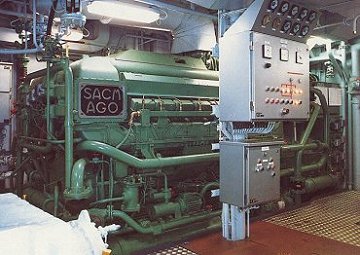

4 diesels SACM AGO V12CSHR
4 alternateurs Jeumont Schneider AMN 100F6
Puissance : 4 x 850 kW
Réseaux électriques : 440V 60Hz; 115V 60Hz; 115V 400Hz; 220V 60Hz
Divers
Stabilisation au roulis : 2 safrans latéraux à axes obliques
Production d'eau douce : 2 bouilleurs à récupération, 1 électrique
Bâtiment à citadelle NBC intermittente
Centrale inertielle de navigation type CCV
Ceintures de bulles et ventilation hélices
ARMEMENT
Lutte anti-aérienne
1 système Crotale EDIR - 8 missiles sur rampe + 18 en réserve
2 systèmes Simbad - 2 x 2 missiles Mistral
1 canon de 100mm CADAM
4 affûts pour mitrailleuses de 12.7mm
Lutte anti-surface
4 missiles Exocet MM38
Lutte anti-sous-marine
10 torpilles L5 Mod4
2 catapultes pour torpilles L5
12 torpilles MK46 (embarqué sur Lynx WG13)
EQUIPEMENTS ELECTRONIQUES
Détection
1 radar de veille combiné Air/Surface DRBV51C
1 radar de veille Air DRBV 26
1 radar de conduite de tir DRBC 32E
2 radar de navigation KH 1007
1 sonar de coque DUBV 23
1 sonar remorqué DUBV 43C
Guerre électronique
2 intercepteurs radar ARBR 16
2 lance-leurres Syllex
Situation tactique
SENIT 4
SEAO/OPSMER

Le sonar remorqué VDS (Variable Depth Sonar) et son MSR (Mécanisme du Sonar Remorqué).
AVIATION
Hélicoptère
2 hélicoptères Lynx WG13 Mk4
1 sonar trempé DUAV4
Système de transmission des données acoustiques Rheseda
12 torpilles MK46
Equipements aviation
Installations spécifiques pour la mise en oeuvre opérationnelle de un ou deux hélicoptères WG13 Lynx de la flottille 31F qui arme le bâtiment depuis l'origine.
Plate-forme : 21 x 12.20 m
Hangar : 13.30 x 11.40 x 4.30 m
Système de manutention d'hélicoptère SPHEC
Système d'aide à l'appontage IPD/BRH
(Sources : Flotte de combat 2000 - Plaquettes de présentation 1988 DCN - frégate type F70, Plaquette Montcalm, La Motte-Picquet, Dupleix)
